I PCB HDI hanno una densità di circuiti unitari più elevata rispetto ai PCB tradizionali. Usano una combinazione di VIA sepolta e cieca, nonché microvia con un diametro di 0,006 pollici o meno.
I circuiti ad alta densità sono PCB con le seguenti o più funzionalità:
Esistono fori e sepolti VIA, superficie a superficie, almeno due strati con fori, struttura da nucleo a livello, struttura del substrato senza potenza, alternativa per la struttura da nucleo a livello

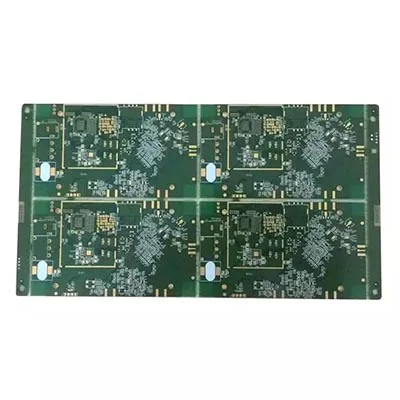

| Nome: | Circuito RF PCB HDI |
| Materiale base: | FR-4 |
| Spessore del rame: | 1 oncia |
| Spessore della scheda: | 1. 6mm, 1. 6mm |
| Apertura: | 0. 1mm |
| Larghezza della linea: | 3 milioni |
| Spaziatura della linea: | 3 milioni |
| Trattamento superficiale: | Tin-Spray-Free Lead-Free, Free-Spray-Free |
| Apertura minima: | 0. 25mm |
| Spaziatura minima della linea: | 0. 003 " |
| Colore: | verde o secondo le tue esigenze |
