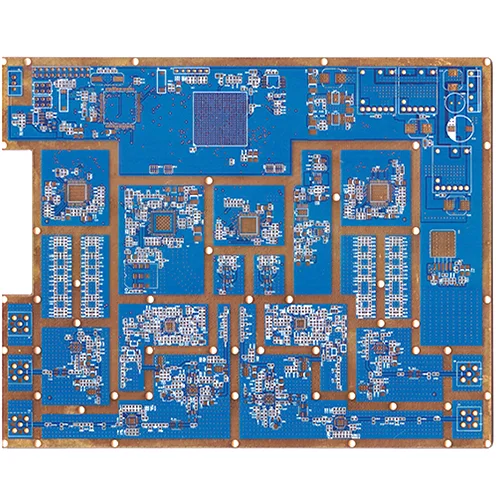

PCB ibrido ad alta frequenza

Dove vengono utilizzate le miscele di miscelazione ad alta frequenza?

Ricevitori satellitari, antenne della stazione base, trasmissione a microonde, telefoni automobilistici, sistemi di posizionamento globale, comunicazioni satellitari, connettori delle apparecchiature di comunicazione, ricevitori, oscillatori di segnale, reti di elettrodomestici, computer di calcolo ad alta velocità, oscilloscopi, strumenti di test IC, ecc., Comunicazioni ad alta frequenza. Comunicazioni di frequenza intermedia, trasmissione ad alta velocità, alta riservatezza, alta qualità di trasmissione, elaborazione ad alta capacità di archiviazione e altri campi di comunicazione e computer richiedono circuiti stampati a microonde ad alta frequenza.

Metodo e caratteristiche di stacking PCB ibrido ad alta frequenza a microonde

1. Una struttura di laminazione composita a profondità controllabile a profondità controllabile a profondità controllabile a profondità controllabile, il PCB ibrido ad alta frequenza include strato di rame L1 (foglio ad alta frequenza), strato di rame L2 (foglio PP), strato di rame L3 (substrato di resina epossidica), strato di rame L4 in sequenza; Gli strati di rame L2, L3, L4 sono dotati di slot della stessa dimensione nella stessa posizione; Lo strato di rame L4 è disposto con materiale tampone tre in uno dall'interno verso l'esterno e le piastre di acciaio e la carta kraft sono impilate dall'esterno all'esterno; Le piastre di alluminio, le piastre di acciaio e la carta kraft sono impilate sullo strato di rame L1 dall'interno verso l'esterno.

2. Secondo il primo lungometraggio, il materiale tampone a tre in uno è un materiale tampone inserito tra due strati di film di rilascio.

3. Secondo la prima caratteristica, la struttura laminata della scheda miscelata a profondità controllata ad alta frequenza della presente invenzione è caratterizzata dal fatto che il foglio ad alta frequenza è un foglio politetrafluoroetilene.

Le caratteristiche di espansione e contrazione della scheda composita ibrida ad alta frequenza PCB sono diverse da quelle del normale substrato di resina epossidica, quindi la deformazione e il restringimento della scheda sono difficili da controllare e il metodo di elaborazione del primo grooving e quindi della pressione causerà il problema dei problemi di metallo. Il materiale tampone a tre in uno è impostato su un lato della scanalatura e il materiale tampone può essere riempito nel foro della scanalatura durante la pressione per evitare il problema delle ammaccature. La pressione del tampone di carta Kraft è impostata su entrambi i lati del cartone per bilanciare il trasferimento di calore in modo uniforme e la piastra di acciaio è impostata per garantire una conduzione di calore uniforme durante la pressione, in modo che la pressione sia piatta e la calore e la pressione durante il processo di pressione sono bilanciate, in modo da controllare meglio la curvatura e l'espansione della scheda.

Con il rapido sviluppo della tecnologia di comunicazione 5G, vengono avanzati requisiti di frequenza più elevati per le apparecchiature di comunicazione. Ci sono molti PCB ibridi ad alta frequenza a microonde sul mercato. La tecnologia di produzione di questi PCB ibridi ad alta frequenza a microonde pone anche requisiti più elevati. Siamo stati specializzati nell'elaborazione IPCB per più di 10 anni e possiamo fornire servizi di produzione ibridi a più livelli ibridi. Abbiamo tutte le attrezzature richieste per l'intero processo di produzione di PCB ibrida multistrato, rispettano il sistema di gestione standard internazionale ISO9001-2000 e abbiamo superato la certificazione del sistema IATF16949 e ISO 14001. I suoi prodotti hanno superato la certificazione UL e rispettano gli standard IPC-A-600G e IPC-6012A. Siamo in grado di fornire campioni di PCB ibridi ad alta qualità, alta stabilità e ad alta adattabilità a microonde e servizi di batch ad alta frequenza.
