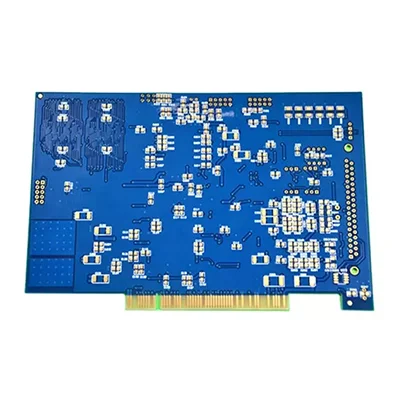

PCB di controllo della scheda madre oro multistrato

Elaborazione dettagliata delle dita d'oro PCB:

1. Per le schede PCB che devono essere frequentemente collegate e scollegate, le dita d'oro devono generalmente essere difficili per aumentare la resistenza all'usura delle dita d'oro.

2. Le dita d'oro devono essere inclinate all'indietro, generalmente 45 °, altri angoli come 20 °, 30 °, ecc. Se il design non si inclina all'indietro, c'è un problema. La freccia nella figura seguente mostra un angolo di inclinazione di 45 °:

3. Il dito dorato deve fare un'intera finestra di saldatura. Il perno non ha bisogno di aprire la maglia in acciaio;

4. La distanza minima tra i cuscinetti Shenxi e Shenyin è di 14 milioni. Si consiglia che il cuscinetto sia più di 1 mm di distanza dalla posizione del dito, incluso il pad Via;

5. Non applicare il rame sulla superficie del dito d'oro.
