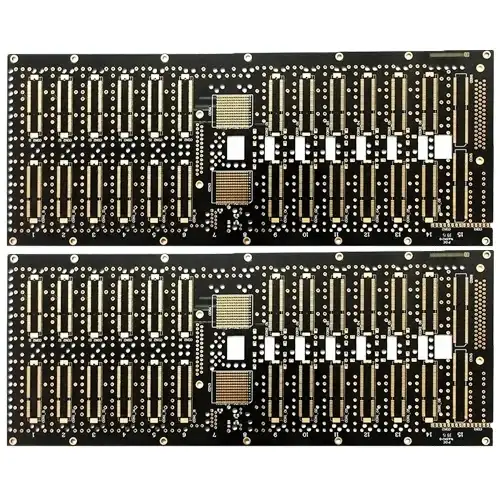

Rogers RT5870 Scheda ad alta frequenza

RT/DUROID® 5870 e 5880 Compositi PTFE rinforzati in microfibra di vetro sono progettati per applicazioni di precisione a striscia e circuito di microstrip.

Le microfibre di rinforzo in vetro sono orientate casualmente per massimizzare i vantaggi del rinforzo in fibra nell'orientamento che è più prezioso per il produttore del circuito e l'applicazione del circuito finale.

La costante dielettrica di laminati RT/Duroid 5870 e 5880 è coerente da pannello a pannello e costante su un ampio intervallo di frequenza. Il loro basso fattore di dissipazione estende l'uso di RT/Duroid 5870 e 5880 a Ku-Band e superiore.

I laminati RT/Duroid 5870 e 5880 sono facilmente tagliati, tosati e lavorati a forma. Sono resistenti a tutti i solventi e reagenti, sia caldi che freddi, e sono in genere utilizzati per incidere circuiti stampati o bordi e fori.

I compositi RT/Duroid 5870 e 5880 sono in genere forniti come laminati con ¼ a 2 once/ft2 (da 8 a 70 micron) di rame elettroplato su entrambi i lati e possono anche essere girati con un foglio di rame arrotolato per applicazioni elettriche più critiche. È inoltre possibile specificare rivestimento con teli in alluminio, rame o ottone.

Quando si ordinano laminati RT/Duroid 5870 e 5880, assicurarsi di specificare lo spessore dielettrico, la tolleranza, il lamina di rame arrotolato o elettrodepositato e il peso del foglio di rame desiderato.
