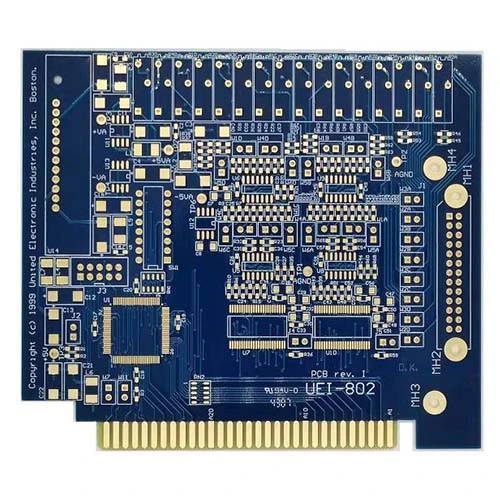

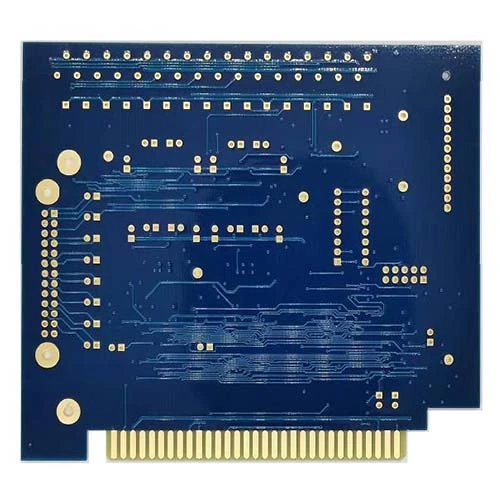

Circuito di dito in oro laterale

I PCB di dito dorati sono quelli con cuscinetti a forma di dito dorate, spesso utilizzati come connettori a bordo.

La placcatura in oro chimico ha un'eccellente saldabilità, ma il processo di deposizione chimica significa che è troppo morbido e sottile per resistere all'usura ripetuta. La placcatura in oro è più spessa e più difficile, rendendolo ideale per ripiegare i contatti del connettore del bordo PCB. I PCB di dito dorati di solito devono essere smussati sul connettore del bordo per garantire un facile inserimento. La smussatura può essere specificata nei dettagli dell'ordine se indicato in modo specifico.

Le dita d'oro sono i post placcati in oro che vedi sul bordo di collegamento di un circuito stampato (PCB). Lo scopo delle dita d'oro è di collegare PCB ausiliari alla scheda madre del computer. Le dita d'oro PCB sono anche utilizzate in una varietà di altri dispositivi che comunicano tramite segnali digitali, come smartphone di consumo e orologi intelligenti. Poiché la lega ha un'eccellente conducibilità elettrica, viene utilizzata come punto di connessione sul PCB.

Esistono due tipi di oro adatti per il processo di elettropilazioni delle dita in oro PCB:

Gold di immersione in nichel elettroless (Enig): questo oro è più conveniente e più facile da saldare rispetto all'oro elettroplato, ma la sua composizione morbida, sottile (di solito 2-5u ”) rende Enig non idoneo per l'usura e la lacrima degli effetti di chiusura di permanenti e non per il taglio di macuri di permanenza di pettinatura di pettinatura di pettinatura di pettinatura di pettinatura di pettinatura di pettinatura di pettinatura di permanenti di permanenti di permanenti di permanenti di pettinatura di permanenti di permanenti di permanenti di permanenti di permanenti di permanenti di pettinatura di permanenti di permanenti di permanenti di permanenti di permanenti di pettinatura di pettinatura di pettinatura di pettinatura di pettinatura che continuano a pezzi di permanenza di permanenti per i permanenti di permanenti che si staccano per i permanenti del PCBS.

Le dita d'oro consentono a diversi circuiti di comunicare tra loro. Dall'alimentazione alle apparecchiature, i segnali devono passare tra più contatti per eseguire un determinato comando. Quando viene premuto un comando, il segnale viene superato tra una o più schede prima di essere letta. Ad esempio, se si preme un comando remoto su un dispositivo mobile, il segnale viene inviato dal dispositivo abilitato per PCB in mano a una macchina vicina o lontana, che a sua volta riceve il segnale attraverso la propria scheda. Il processo di placcatura delle dita d'oro coinvolge molti passaggi meticolosi. Ciò garantisce che ogni circuito che esce dalla linea di produzione sia dotato dell'attrezzatura corretta per condurre perfettamente il segnale. Gli standard coinvolti nel processo di elettroplazione aiutano anche a garantire che le dita d'oro su ciascun circuito corrispondano perfettamente alle prese corrispondenti su una determinata scheda madre. Per garantire che tutte queste dita e prese d'oro si adattino, ogni PCB debba passare una serie di ispezioni e test dei difetti. Se la placcatura dorata sul circuito non è abbastanza liscia o non aderisce sufficientemente alla superficie, i risultati non saranno abbastanza buoni per il rilascio commerciale. Affinché il dito oro PCB si unisca, il processo di elettroplande deve essere eseguito in un passaggio in cui i dettagli intorno al circuito vengono completati per la prima volta. Quando le dita devono essere placcate, il nichel viene applicato al rame. Quindi, la finitura superficiale viene applicata per ultima. Quando tutto è pronto, la scheda viene ispezionata sotto una lente d'ingrandimento e testata per l'adesione.

Durante il processo di elettropilazioni delle dita dell'oro PCB, alcuni standard devono essere seguiti per far funzionare correttamente le dita. La progettazione del PCB stesso deve anche considerare la lunghezza delle dita appropriata e l'area richiesta per l'allineamento.

Indipendentemente dallo scopo o dalle dimensioni del PCB stesso, le seguenti regole si applicano sempre alla progettazione del dito d'oro:

Il foro placcato non deve essere vicino al dito dorato, il dito dorato non deve avere alcun contatto con la maschera saldante o lo schermo di seta, e i due devono essere mantenuti a una certa distanza e il dito d'oro deve sempre affrontare il centro del PCB (se si desidera uno smusso per il bordo) se una di queste regole non è seguita durante il processo di elettroplazione del dito oro del PCB, il PCB potrebbe non essere possibile comunicare con la matura. Oppure, il PCB potrebbe non essere inserito correttamente nella slot corrispondente sulla scheda madre. L'oro viene utilizzato nelle dita del connettore su un PCB. La forza dell'oro consente di inserire e espulso di dita d'oro e espellere centinaia di volte senza logorare i contatti di connessione. Senza la protezione della placcatura d'oro, un circuito potrebbe facilmente perdere la sua connessione dopo alcuni usi.

Potresti chiederti perché l'oro sia migliore di altri tipi di metalli. Dopotutto, l'oro è uno degli elementi naturali più rari e costosi. Non sarebbe più conveniente placare i bordi di connessione di un PCB con rame o nichel? Tuttavia, la funzionalità richiesta di un circuito stampato richiede oro. Man mano che i PCB si sono evoluti nella loro forma moderna, l'oro è stato determinato per essere il metallo di contatto di connessione più adatto a causa di una serie di fattori. I principali vantaggi dell'oro sono la conduttività e la resistenza alla corrosione della lega. Per aumentare la resistenza, l'oro utilizzato nei circuiti stampati è spesso combinato con nichel o cobalto, che dà una maggiore resistenza all'usura di oro nella faccia della costante attività del PCB.
