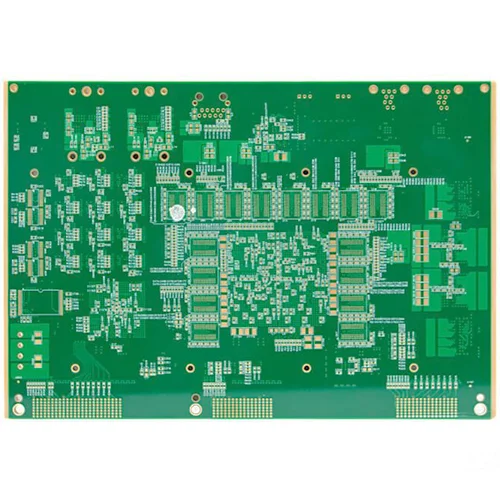

PCB ad alta velocità ad alta densità a 24 strati

Cos'è un PCB a 24 strati?

PCB ad alta densità ad alta densità a 24 strati di alta qualità è offerto dal produttore cinese Viafull. Acquista PCB ad alta velocità ad alta densità a 24 strati che è di alta qualità direttamente a basso prezzo. Un PCB a 24 strati è una scheda multistrato avanzata con 24 strati di rame. Il PCB include uno strato di segnale, uno strato di terra e uno strato di potenza. Inoltre, questo PCB è costituito da schermo di seta, maschera di saldatura, ecc. Un PCB a 24 strati ha uno spessore di circa 5 mm. Fornisce stabilità dimensionale dovuta al numero di strati in esso.

Il produttore organizza efficacemente lo strato di terra e lo strato del segnale. Questo aiuta a garantire che il PCB sia compatibile con le applicazioni HDI. Queste applicazioni sono interconnessi ad alta densità. I materiali utilizzati nel PCB a 24 strati assicurano una costante dielettrica bassa. Inoltre, il materiale dielettrico utilizzato in questa scheda multistrato avanzata è sottile. Quindi questo aiuta a creare un accoppiamento stretto tra gli strati.

Materiali di PCB a 24 strati

Un PCB a 24 strati contiene materiali diversi nel suo processo di produzione. Utilizza materiali come lamina di rame, FR4, CEM3 e resina epossidica. In questo PCB, il produttore lamina insieme il materiale in foglio di rame e resina in fibra di vetro. FR4 è un materiale PCB che fornisce una rigidità sufficiente in elettronica. Fornisce sufficiente temperatura di transizione del vetro.

Inoltre, il materiale ha un'eccellente resistenza all'umidità. Ciò significa che i PCB contenenti FR4 possono resistere a temperature elevate. Inoltre, questo materiale ha una forza dielettrica adatta.

Maschera Silkscreen, FR4 e saldatura sono i materiali di base di PCB a 24 strati. L'elevata temperatura di transizione del vetro è una caratteristica importante dei PCB a 24 strati.

Altri materiali utilizzati nella produzione di PCB a 24 strati includono un foglio di rame e pre -preg. I PCB a 24 strati possono avere spessori di rame diversi. Lo spessore del rame e il numero di strati aiutano a condurre carichi di corrente elevati.

Che cos'è lo stackup PCB a 24 livelli?

Lo stackup PCB a 24 strati è la disposizione degli strati superiori sul circuito. In un PCB multistrato, ci sono diversi modi per posizionare i livelli di rame sulla scheda. I produttori considerano diversi fattori importanti prima di organizzare uno stackup a più livelli.

In uno stackup a 24 strati, ci sono strati di routing, strati di terra e strati di potenza. Gli strati di routing possono essere strati superiore, centrale o inferiore. Gli strati di terra e di potenza sono molto importanti in questo stackup.

I livelli di routing creano interconnessioni tra componenti. I produttori possono posizionare lo strato di cablaggio sui livelli inferiore, superiore o medio. Questo dipende dai requisiti di applicazione del consiglio di amministrazione. Il routing del segnale è una parte critica di una scheda multistrato. La struttura stackup di un PCB a 24 strati determina la sua funzionalità. Uno stackup ben allineato garantirà il routing del segnale nel PCB.

Produzione PCB a 24 strati

La produzione di un PCB a 24 strati prevede determinati processi. Poiché questo PCB ha dieci strati di materiale conduttivo, la sua produzione è complessa. I produttori laminano gli strati core e prepreg ad alta pressione e alta temperatura.

Durante questo processo, i produttori assicurano che non vi sia aria tra gli strati PCB. Assicurano inoltre che l'adesivo che fissa gli strati si scioglie correttamente. Un PCB a 24 strati è costituito da una varietà di materiali. Il nucleo e il prepreg sono materiali simili. Tuttavia, il pre -preg è più duttile del nucleo. Questo perché non è completamente curato. Quando i produttori applicano temperature elevate allo stackup, il pre -preg si scioglie. Gli strati sono quindi collegati insieme. Dopo il raffreddamento, il risultato è una solida scheda a 24 strati. I produttori applicano la maschera di saldatura alla scheda multistrato. Il ruolo della maschera di saldatura è impedire l'accorciamento delle tracce. Gli strati interni di una scheda multistrato includono fibra di vetro e core epossidico e il prepreg lamina questi strati insieme. I produttori impilano insieme gli strati interni per garantire che gli strati siano allineati.

Il processo di produzione di un PCB a 24 strati è brevemente descritto come segue:

Imaging e incisione di strato interno

Laminazione a strato interno

Tavola di perforazione

Imaging a strato esterno

Placcatura e incisione

Stripping di incisione dello strato esterno

Maschera di saldatura

Stampa sullo schermo

Test

Vantaggi del PCB a 24 strati

Questo PCB aiuta a migliorare la funzionalità dei dispositivi elettronici. La scheda a 24 strati ha grandi vantaggi richiesti per il progetto. Alcuni di questi vantaggi sono:

Design compatto

Il PCB a 24 strati supporta la progettazione compatta. Lo strato di terra e lo strato di segnale del PCB si sovrappongono a vicenda. Questa scheda è ideale per piccoli dispositivi come laptop, telefoni cellulari, ecc. I dispositivi elettronici stanno diventando più piccoli e più complessi. Il PCB a 24 strati è ideale per dispositivi complessi e in miniatura.

Adatto a temperature diverse

Il PCB a 24 strati può funzionare a temperature diverse. Questo PCB è progettato per funzionare a temperature diverse. La scheda a 24 strati è ideale per applicazioni ad alte prestazioni e di fascia alta.

Conduzione ad alta corrente

Un altro importante vantaggio di questo tipo di PCB è la capacità di trasportare carichi di corrente elevati. Il PCB è disponibile con diversi spessori di rame. Può resistere ad alta potenza.

Alta funzionalità

I PCB a 24 strati sono molto pratici. Pertanto, sono ampiamente utilizzati nei progetti di interconnessione e ad alta potenza. Inoltre, i PCB migliorano anche l'efficienza dei progetti ad alta velocità.
