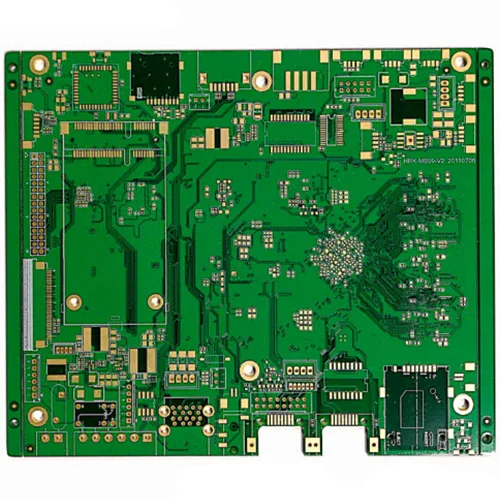

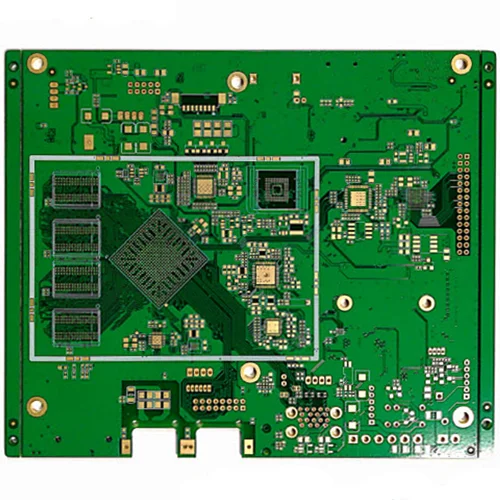

Circuito PCB a 8 strati

Un circuito PCB a 8 strati è un PCB multistrato che offre un ampio spazio di routing per le applicazioni che richiedono più isole di alimentazione. Questo circuito stampato può aiutare a migliorare le prestazioni EMC aggiungendo due aerei.

Questa scheda è spesso montata su dispositivi compatti come schede madri, orologi indossabili, backplanes, ecc. L'aumento del costo di un PCB a 8 strati giustifica il costo aggiunto per eccellenti prestazioni EMC. Uno stackup PCB a 8 strati è composto da 4 aerei e 4 strati di routing collegati da 7 file di materiale dielettrico.

Il PCB ha una scheda a sei strati per prestazioni EMC più elevate. Il PCB a 8 strati è sigillato con una maschera di saldatura sul fondo e in alto.

Uno stackup PCB a 8 strati presenta molti vantaggi che lo rendono un'alternativa ideale ad altri materiali del circuito. Ecco i vantaggi di questi PCB;

Ridurre al minimo la fragilità: un PCB a 8 strati riduce la fragilità del dispositivo e migliora le prestazioni complessive. Questo aiuta a proteggere gli strati interni dal rumore, riducendo così la sua vulnerabilità alle forze esterne.

Ridurre le radiazioni: questo tipo di stackup multistrato aiuta a eliminare qualsiasi radiazione che può verificarsi in applicazioni ad alta velocità. A differenza di altri stackup, il PCB a 8 strati elimina le radiazioni EMI.

Costi operativi inferiori: lo stackup PCB a 8 strati è un'opzione economica. Per quanto riguarda la sostituzione e la pulizia, questo stack può farti risparmiare un sacco di soldi. Ciò significa che lo stackup PCB a 8 strati richiede poca manutenzione ed è molto resistente.

Una maggiore funzionalità: la scelta di un PCB a 8 strati contribuirà ad aumentare la velocità e la funzionalità del dispositivo utilizzato. Tale circuito stampato è più affidabile e pratico in diverse applicazioni. Questo PCB ha più di 4 strati di materiali conduttivi per migliorare il routing del segnale.

Applicazioni PCB a 8 strati

Lo stackup PCB a 8 strati è il tipo più comune di stackup nella maggior parte degli apparecchi elettrici. Questo PCB multistrato può essere utilizzato in una varietà di applicazioni come:

Industria medica

Industria automobilistica

Industria manifatturiera

Industria di lavorazione chimica

Industria aerospaziale
