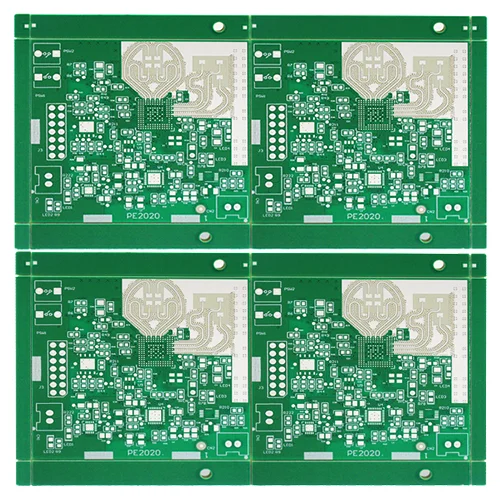

Scheda PCB ad alta frequenza ibrida

Il PCB ibrido è comunemente usato nei prodotti serie RF a microonde

Trova una vasta selezione di schede PCB ad alta frequenza ibrida dalla Cina a Viafull. Fornire un servizio post-vendita professionale e il giusto prezzo, in attesa di cooperazione. Con il rapido sviluppo della tecnologia di comunicazione elettronica, al fine di ottenere la trasmissione del segnale ad alta velocità e ad alta fedeltà, nelle apparecchiature di comunicazione vengono utilizzati sempre più PCB a radiofrequenza a microonde. I materiali dielettrici utilizzati nei circuiti ibridi ad alta frequenza hanno eccellenti proprietà elettriche e una buona stabilità chimica, che si manifestano principalmente nei seguenti quattro aspetti.

1. Il PCB ibrido ha le caratteristiche della perdita di trasmissione a basso segnale, del tempo di ritardo della trasmissione breve e della distorsione di trasmissione a basso segnale.

2. Eccellenti proprietà dielettriche (si riferiscono principalmente a DK costante dielettrico relativo a basso contenuto di dK, a basso fattore di perdita dielettrica DF). Inoltre, le proprietà dielettriche (DK, DF) rimangono stabili in variazioni ambientali come frequenza, umidità e temperatura.

3. Controllo impedenza caratteristico ad alta precisione.

4. Il PCB ibrido ha un'eccellente resistenza al calore (TG), trasformabilità e adattabilità.

I PCB ibridi ad alta frequenza a microonde sono ampiamente utilizzati in apparecchiature di comunicazione come antenne wireless, stazione base che riceve antenne, amplificatori di potenza, sistemi radar, sistemi di navigazione, ecc.

Sulla base di uno o più fattori come il risparmio sui costi, il miglioramento della resistenza alla flessione e il controllo delle interferenze elettromagnetiche, il design della laminazione ad alta frequenza deve utilizzare un pre -preg ad alta frequenza con basso flusso di resina e substrato FR-4 con superficie dielettrica liscia. Laminato composito ad alta frequenza. In questo caso, esiste un grande rischio di controllo dell'adesione del prodotto durante il processo di pressione.

Metodo e caratteristiche di stacking PCB ibrido ad alta frequenza a microonde

1. Una struttura di laminazione composita a profondità controllabile a profondità controllabile a profondità controllabile a profondità controllabile, il PCB ibrido ad alta frequenza include strato di rame L1 (foglio ad alta frequenza), strato di rame L2 (foglio PP), strato di rame L3 (substrato di resina epossidica), strato di rame L4 in sequenza; Gli strati di rame L2, L3, L4 sono dotati di slot della stessa dimensione nella stessa posizione; Lo strato di rame L4 è disposto con materiale tampone tre in uno dall'interno verso l'esterno e la carta in acciaio e la carta kraft sono impilate dall'esterno all'esterno in sequenza; La piastra di alluminio, la piastra in acciaio e la carta kraft sono impilate su strato di rame L1 dall'interno all'esterno.

2. Secondo il primo lungometraggio, il materiale tampone a tre in uno è un materiale tampone inserito tra due strati di film di rilascio.

3. Secondo la prima caratteristica, la struttura laminata della scheda ibrida profonda controllata ad alta frequenza della presente invenzione è caratterizzata dal fatto che il foglio ad alta frequenza è una scheda politetrafluoroetilene.

Le caratteristiche di espansione e contrazione della scheda composita ibrida ad alta frequenza PCB sono diverse da quelle del normale substrato di resina epossidica, quindi la deformazione e il restringimento della scheda sono difficili da controllare e il metodo di elaborazione del primo grooving e quindi della pressatura causerà il problema dei malati metallici sulla scheda. Il materiale tampone a tre in uno è impostato su un lato della scanalatura e il materiale tampone può essere riempito nel foro della scanalatura durante la pressione per evitare il problema delle ammaccature. La pressione del tampone di carta Kraft è impostata su entrambi i lati del cartone per bilanciare il trasferimento di calore in modo uniforme e la piastra di acciaio è impostata per garantire una conduzione di calore uniforme durante la pressione, in modo che la pressione sia piatta e la calore e la pressione durante il processo di pressione sono bilanciate, in modo da controllare meglio la curvatura e l'espansione della scheda.

Con il rapido sviluppo della tecnologia di comunicazione 5G, vengono avanzati requisiti di frequenza più elevati per le apparecchiature di comunicazione. Ci sono molti PCB ibridi ad alta frequenza a microonde sul mercato. La tecnologia di produzione di questi PCB ibridi ad alta frequenza a microonde pone anche requisiti più elevati. Siamo stati specializzati nell'elaborazione IPCB per più di 10 anni e possiamo fornire servizi di produzione ibridi a più livelli ibridi. Abbiamo tutte le attrezzature richieste per l'intero processo di produzione di PCB ibrida multistrato, rispettano il sistema di gestione standard internazionale ISO9001-2000 e abbiamo superato la certificazione del sistema IATF16949 e ISO 14001. I nostri prodotti hanno superato la certificazione UL e rispettano gli standard IPC-A-600G e IPC-6012A. Siamo in grado di fornire campioni di PCB ibridi ad alta qualità, alta stabilità e ad alta adattabilità a microonde e servizi di batch ad alta frequenza.
