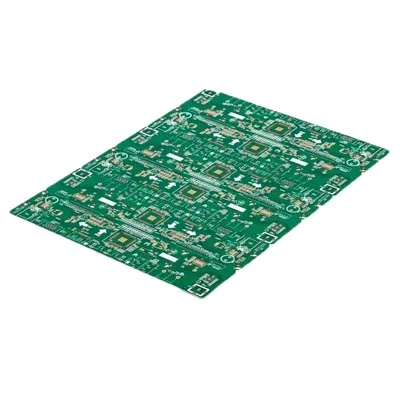

PCB di controllo dell'impedenza elettronica FR4

Cinque fattori che influenzano l'impedenza

Primo: spessore dielettrico. L'aumento dello spessore dielettrico può aumentare l'impedenza, riducendo allo stesso tempo lo spessore dielettrico può ridurre l'impedenza; Diversi tablet semi-solidi hanno contenuti di colla e spessore di colla. Lo spessore pressato è correlato alla planarità del frantoio e al programma della piastra di stampa; Per qualsiasi tipo di piastra utilizzata, lo spessore dello strato dielettrico che può essere prodotto deve essere prodotto, che è favorevole ai calcoli di progettazione. La tolleranza allo stampo di prova è la chiave per il controllo dello spessore dielettrico.

Secondo: larghezza della linea. L'aumento della larghezza della linea può ridurre l'impedenza, riducendo al contempo la larghezza della linea può aumentare l'impedenza. I requisiti di controllo della larghezza della linea possono soddisfare meglio il divario dei requisiti di controllo dell'impedenza all'interno della tolleranza di +/- 10%. Il divario non può superare il 10%. La larghezza è principalmente controllata dall'attuale controllo. Per garantire la larghezza della linea, il film ingegneristico viene compensato in base all'attacco laterale di incisione, all'errore di disegno fotografico ed errore di trasferimento grafico per soddisfare i requisiti di larghezza della linea.

Terzo: spessore del rame. La riduzione dello spessore della linea può aumentare l'impedenza, mentre l'aumento dello spessore della linea può ridurre l'impedenza; La larghezza della linea può essere controllata mediante controllo elettroplativo grafico o utilizzando un foglio di rame dello spessore corrispondente. Il controllo dello spessore del rame richiede un controllo uniforme. Vengono aggiunti i blocchi di sanguinamento delle linee sottili e delle linee di isolamento per prevenire lo spessore del rame irregolare sulla linea, che colpisce la distribuzione irregolare dell'impedenza alla distribuzione del rame sulle superfici CS e SS. La scheda viene passata sul tabellone per raggiungere lo scopo dello spessore del rame a doppia faccia.

Quarto: costante dielettrica. Il miglioramento della costante dielettrica può ridurre l'impedenza e ridurre la costante dielettrica può aumentare l'impedenza. La costante dielettrica è principalmente controllata dal materiale. Le schede diverse hanno costanti dielettriche diverse. È correlato al materiale in resina utilizzato: Scheda FR4, la costante dielettrica è 3. 9-4. 5, che aumenterà con l'aumento della frequenza di utilizzo. 3. 9 È necessario un valore elevato di impedenza per ottenere una trasmissione di segnale elevata, in modo che possa esserci una costante dielettrica bassa.

Quinto: lo spessore della saldatura, la saldatura stampata ridurrà l'impedenza esterna. In generale, la saldatura stampata può ridurre 2 ohm a tempo singoli e 8 ohm differenziali. 2 volte il valore della caduta di stampa è il doppio del tempo. Se stampato più di 3 volte, il valore di impedenza non cambia più.
