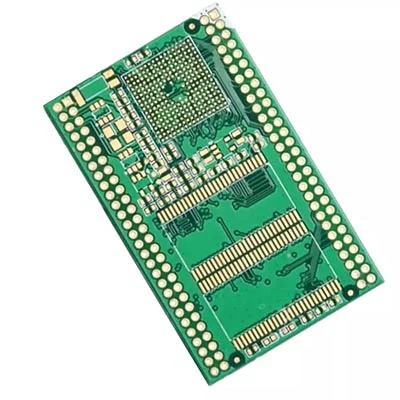

Scheda PCB controllata dall'impedenza multistrato

Controllo dell'impedenza del PCB

Benvenuti ad acquistare la scheda PCB controllata da multistrato dalla nostra fabbrica in qualsiasi momento. Ti forniremo prezzi di sconto in fabbrica per i nostri prodotti. Viafull è il produttore e il fornitore di schede PCB controllati da multistrato in Cina. Esistono varie trasmissioni di segnale nei conduttori nel circuito. Quando la velocità di trasmissione aumenta, la frequenza deve aumentare. Se l'impedenza della linea stessa cambia a causa della corrosione, dello spessore della pila e delle diverse larghezze della linea, si verificherà distorsione del segnale. Pertanto, i conduttori su circuiti ad alta velocità dovrebbero essere controllati all'interno di un certo intervallo, che si chiama "controllo dell'impedenza".

I fattori che influenzano l'impedenza della linea PCB sono la larghezza del filo di rame, lo spessore del filo di rame, la costante dielettrica del mezzo, lo spessore del mezzo, lo spessore del cuscinetto, il percorso del filo di terra e il cablaggio attorno alla linea. Pertanto, quando progettiamo il PCB, dobbiamo controllare l'impedenza del routing sulla scheda per evitare interferenze elettromagnetiche come la riflessione del segnale e l'integrità del segnale il più possibile per garantire l'uso effettivo della scheda PCB.
