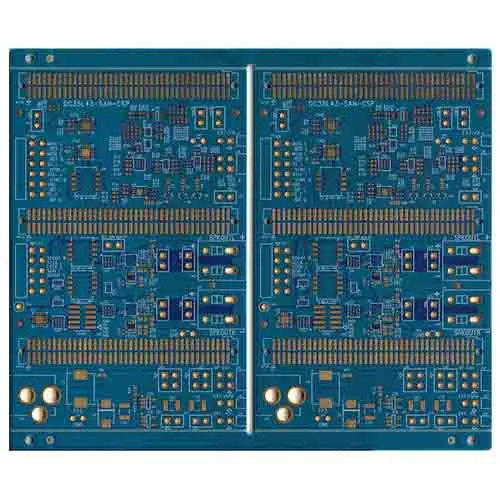

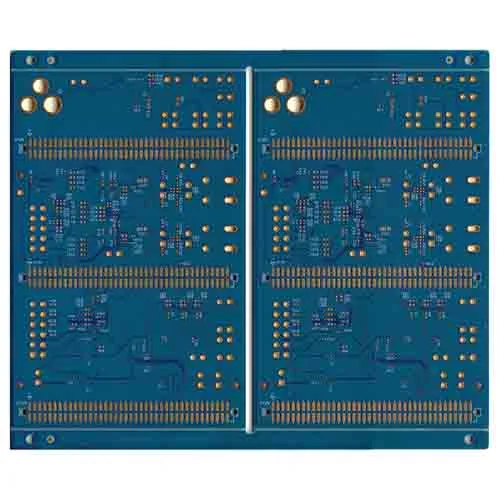

PCB di secondo ordine a dodici strati

Criteri per un buon stackup PCB a 12 strati:

Viafull è il produttore e il fornitore di PCB di secondo ordine di dodici strati in Cina.

A. I piani di terra sono preferiti perché sono in grado di instradare i segnali in una configurazione di microstrip.

B. Un PCB a 12 strati basato su un piano di terra ha una bassa impedenza a terra e un basso rumore.

C. Gli strati intermedi tra gli strati servono come routing per segnali ad alta velocità. Gli strati di segnale devono essere impilati strettamente l'uno all'altro anche nei piani adiacenti.

D. È necessario posizionare strati piane e strati di segnale in strati adiacenti.

E. Piani di grandi dimensioni e piani elettrici sono strettamente accoppiati insieme.

Il nostro team di progettazione esperto si concentra sui seguenti punti quando si seleziona uno stackup a 12 strati:

Gli strati di segnale dovrebbero essere sempre adiacenti ai piani

I piani di alimentazione possono essere utilizzati come percorsi di ritorno per i segnali

Gli strati di segnale devono essere strettamente accoppiati ai loro piani adiacenti

Determina la parte di ritorno del segnale
